Qu’est-ce que le diagnostic électronique ?

Un voyant orange qui s’allume, un moteur qui hésite, un régime instable au ralenti : ces symptômes n’ont rien d’anodin sur un véhicule moderne truffé d’électronique. Le diagnostic électronique consiste précisément à interroger les calculateurs embarqués pour comprendre ce qui se cache derrière ces signaux. Concrètement, un technicien branche un outil sur la prise OBD-II, récupère des codes défaut, observe des données en temps réel, puis mène des tests ciblés. Mais attention : brancher une valise ne suffit jamais à conclure seul. Un code défaut pointe une zone suspecte, pas systématiquement la pièce responsable. La démarche complète dure de 15 minutes pour une simple lecture à plusieurs heures pour une panne intermittente, et le budget varie en conséquence, de moins de 40 € à plus de 100 € selon la complexité.

Diagnostic électronique: définition et rôle

Le diagnostic électronique automobile désigne l’ensemble des opérations permettant d’interroger les systèmes électroniques d’un véhicule afin d’identifier un dysfonctionnement ou de vérifier son bon fonctionnement. La plupart des véhicules construits après le 1er janvier 2000 embarquent des calculateurs électroniques, appelés ECU, dont le rôle est d’améliorer les performances mécaniques, la sécurité et le confort de conduite. Ces calculateurs surveillent en permanence de nombreux paramètres et sont capables de détecter automatiquement une anomalie, qu’il s’agisse d’une valeur de température incohérente, d’une pression hors norme ou d’un signal électrique défaillant.

Quand déclencher un diagnostic

Plusieurs situations justifient un passage à l’atelier pour un diagnostic électronique :

• l’apparition d’un voyant moteur ou d’un message d’erreur au tableau de bord ;
• un comportement anormal du véhicule : à-coups, perte de puissance, ralenti instable ;
• une panne franche, parfois accompagnée d’une immobilisation du véhicule ;
• un contrôle préventif avant un long trajet ou avant le passage au contrôle technique.

Lorsqu’une valeur anormale est détectée par un calculateur, un code défaut est généré et enregistré en mémoire, même si le voyant ne s’allume pas toujours immédiatement. C’est là tout l’intérêt du diagnostic : il permet de mettre en lumière des dysfonctionnements naissants avant qu’ils ne dégénèrent en panne immobilisante. Le diagnostic sert donc autant à la résolution de pannes déclarées qu’à l’entretien préventif, une nuance souvent méconnue du grand public qui associe encore trop souvent cet examen à une simple réponse d’urgence. Pour comprendre comment ces informations remontent jusqu’à l’outil de diagnostic, il faut d’abord s’intéresser au langage que parle la voiture elle-même : calculateurs, capteurs et codes défaut.

Ce que la voiture “dit”: calculateurs, capteurs et codes défaut

Un véhicule moderne fonctionne comme un organisme truffé de capteurs. Ces derniers mesurent des grandeurs physiques variées : température, pression, vibration, position, force ou débit. Ils transmettent ensuite des signaux électriques aux calculateurs, qui analysent ces informations et commandent en retour des actionneurs pour ajuster certains paramètres. Un véhicule récent compte des dizaines de capteurs électroniques, dédiés notamment à la sécurité, au confort et à la gestion des émissions polluantes.

Des systèmes interconnectés

Parmi les systèmes les plus fréquemment concernés par ces capteurs, on retrouve l’ABS, l’ESP, la pression des pneumatiques, l’éclairage, la climatisation, la direction assistée, le régulateur de vitesse, le GPS ou encore le filtre à particules. Chaque calculateur communique avec les autres via un réseau interne, le CAN bus, aussi appelé multiplexage, l’ensemble étant piloté par un supercalculateur central. Cette architecture permet une réactivité impressionnante, mais elle complique aussi l’analyse : un défaut sur un capteur peut provoquer des codes en cascade sur plusieurs calculateurs différents.

Codes défaut et instantané freeze frame

Lorsqu’une anomalie est détectée, le calculateur enregistre un code DTC (Diagnostic Trouble Code) en mémoire. Ce code s’accompagne souvent d’un freeze frame, un instantané des paramètres du véhicule au moment précis où le défaut est apparu : régime moteur, température, vitesse, charge. Cette photographie technique aide grandement à comprendre le contexte de la panne, en particulier pour les défauts intermittents. Il faut néanmoins rester prudent : un code défaut ne désigne pas toujours la pièce défectueuse elle-même, mais plutôt le circuit ou la fonction où l’incohérence a été détectée. Un code lié à la sonde lambda, par exemple, peut aussi bien signaler une sonde défaillante qu’un problème de câblage ou une fuite d’échappement en amont. C’est précisément cette étape d’interprétation qui distingue un diagnostic sérieux d’un simple relevé de codes, et qui structure la méthode suivie en atelier.

Comment se déroule un diagnostic électronique en atelier

Le diagnostic électronique suit une méthode rigoureuse, comparable à une enquête où chaque indice doit être vérifié avant de conclure. Un technicien ne se contente jamais de lire un code et de remplacer la pièce indiquée sans autre vérification.

Étape 1 : lecture des codes et recueil des symptômes

La première phase consiste à brancher l’outil sur la prise OBD-II et à récupérer l’ensemble des codes défaut mémorisés, actifs ou passés. En parallèle, le technicien interroge le client sur les circonstances d’apparition du problème : conditions météo, type de trajet, fréquence du symptôme. Cette collecte d’informations oriente déjà fortement la suite de l’enquête.

Étape 2 : analyse des données en temps réel

L’outil permet ensuite de visualiser les données en temps réel : régime moteur, températures, pressions, tensions des capteurs. Cette lecture dynamique, pendant que le moteur tourne ou lors d’un essai routier, révèle souvent des incohérences invisibles sur un simple relevé de codes figés.

Étape 3 : tests d’actionneurs et vérifications complémentaires

Le technicien peut alors activer certains actionneurs à distance depuis l’outil pour vérifier leur réactivité, puis compléter par des contrôles électriques ou mécaniques classiques : continuité d’un faisceau, état d’un connecteur, contrôle visuel d’une durite. C’est seulement à l’issue de cette succession d’étapes que le professionnel formule une conclusion et propose un chiffrage de réparation. Cette rigueur méthodologique explique pourquoi le choix de l’outil de diagnostic influence directement la qualité de l’enquête, un sujet qui mérite d’être détaillé.

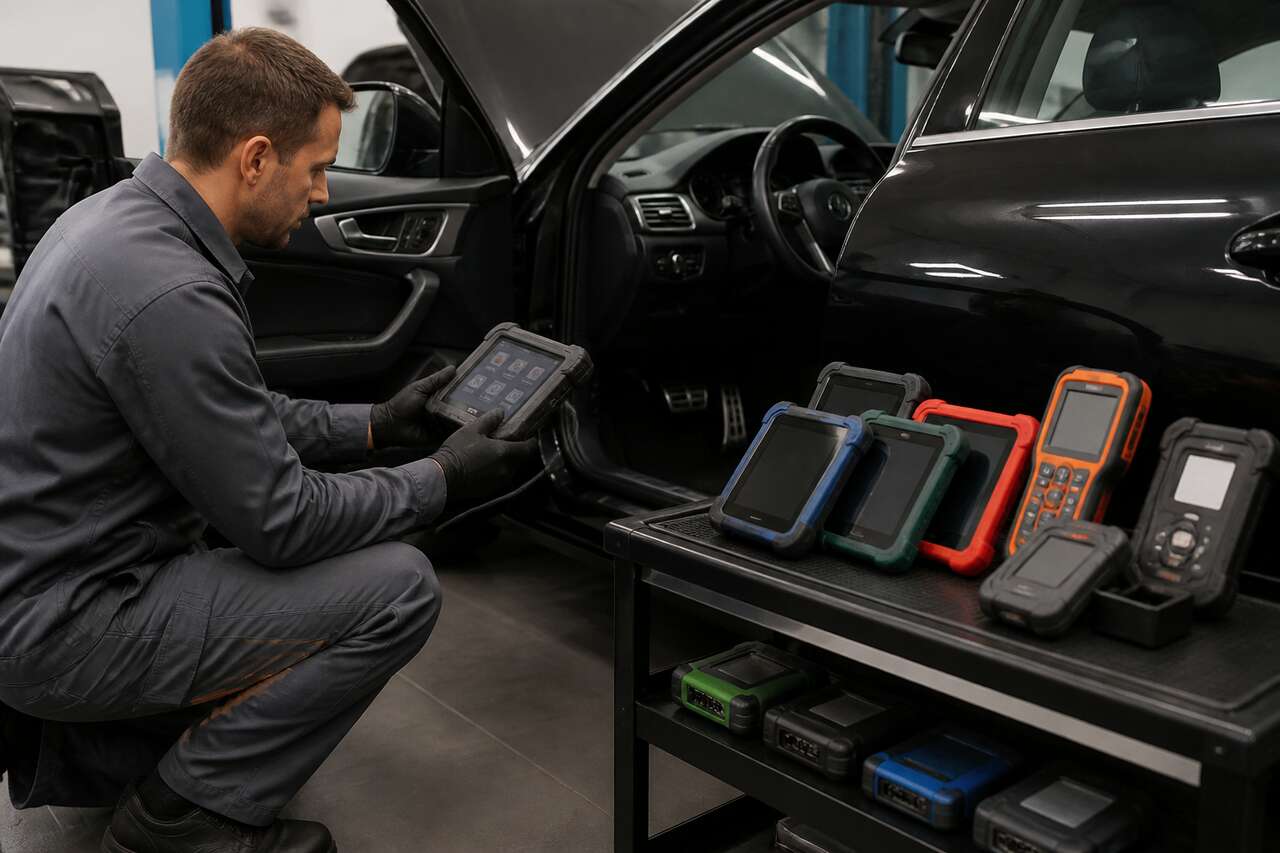

Outils de diagnostic: oBD, valise multimarque et outil constructeur

Tous les outils de diagnostic ne se valent pas. Ils se présentent sous forme de boîtier ou d’ordinateur avec écran, relié au véhicule via un câble OBD terminé par un connecteur mâle. Ce connecteur se branche sur le port OBD femelle du véhicule, généralement situé dans l’habitacle, sous le volant, dans le compartiment à fusibles ou à proximité du frein à main. Une fois la connexion établie, l’outil communique avec l’ECU grâce à un logiciel embarqué capable de lire les codes défaut, et parfois bien davantage.

Le lecteur OBD grand public

Destiné aux particuliers, ce type d’appareil reste simple d’usage : il lit les codes défaut basiques et donne un premier niveau d’information, sans forcément permettre d’aller plus loin dans l’interprétation. Il convient pour un contrôle rapide avant un contrôle technique, mais atteint vite ses limites face à une panne complexe.

La valise multimarque professionnelle

Utilisée en garage, la valise de diagnostic multimarque permet d’effectuer un contrôle des codes défauts sur n’importe quel véhicule, quelle que soit la marque, afin de vérifier l’absence de dysfonctionnement des systèmes électroniques. Certaines valises professionnelles proposent des fonctions avancées : reprogrammation de l’ECU, configuration de paramètres, activation de composants à distance. Il existe des centaines de codes défauts différents, et un équipement dédié reste indispensable pour les interpréter correctement.

L’outil constructeur

Face à ces solutions généralistes, l’outil constructeur, spécifique à une marque comme Renault ou Peugeot, offre un accès plus complet aux calculateurs propriétaires. Il permet des opérations que les valises multimarques ne couvrent pas toujours, comme certaines calibrations fines ou codages spécifiques. Cette distinction explique pourquoi un garage indépendant oriente parfois son client vers une concession pour une intervention précise, notamment sur des systèmes récents ou protégés. Une fois les réparations effectuées, l’outil permet également une remise à zéro des indicateurs de maintenance. Reste que la lecture de codes électroniques ne couvre pas tout le champ des pannes automobiles, ce qui amène à distinguer clairement diagnostic électronique et diagnostic électrique.

Diagnostic électronique vs diagnostic électrique: différences et complémentarité

La confusion entre ces deux termes est fréquente, alors que leur logique diffère profondément. Le diagnostic électronique consiste à interroger les calculateurs via l’OBD pour récupérer des codes et des données numériques. Le diagnostic électrique, lui, repose sur des mesures physiques directes.

En quoi consiste le diagnostic électrique

Le diagnostic électrique s’appuie sur des outils comme le multimètre pour vérifier des grandeurs concrètes : continuité d’un fil, présence de tension à un point précis, qualité d’une masse, état de charge de la batterie ou tension délivrée par l’alternateur. Cette approche intervient notamment lorsque le calculateur ne détecte aucun code exploitable, alors qu’un problème électrique bien réel existe, par exemple un faux contact ou une masse oxydée.

Quand l’un mène à l’autre

Ces deux démarches se complètent en pratique. Un code défaut électronique peut signaler un capteur incohérent, mais seule une mesure électrique confirmera s’il s’agit d’un capteur réellement défaillant ou d’un simple problème de câblage. À l’inverse, une panne de démarrage liée à une batterie faible ou à un alternateur défectueux relève d’abord du diagnostic électrique, avant même de consulter les calculateurs.

Cette articulation entre les deux approches influe directement sur la durée totale de l’intervention, un paramètre que beaucoup d’automobilistes sous-estiment avant de prendre rendez-vous.

Combien de temps dure un diagnostic électronique

La durée d’un diagnostic varie fortement selon la nature du problème. Une simple lecture de codes défaut, sans recherche approfondie, prend généralement autour de 15 minutes. C’est le cas typique d’un contrôle avant vente ou avant contrôle technique, où l’objectif consiste uniquement à vérifier l’absence de codes actifs.

Ce qui allonge le temps de diagnostic

La recherche de panne proprement dite demande en revanche un temps beaucoup plus variable. Plusieurs facteurs rallongent sensiblement l’intervention :

• une panne intermittente, qui ne se manifeste pas systématiquement lors du contrôle ;
• la nécessité d’un essai routier prolongé pour reproduire le symptôme ;
• un accès difficile aux calculateurs, nécessitant un démontage préalable ;
• le besoin de mesures électriques complémentaires au multimètre ;
• des démontages mécaniques pour vérifier visuellement un composant suspecté.

Cette variabilité de durée explique en grande partie les écarts de tarifs constatés d’un garage à l’autre, un point qu’il convient désormais de détailler précisément.

Prix d’un diagnostic électronique: ce qui est inclus et ce qui ne l’est pas

Le prix d’un diagnostic électronique dépend directement de sa complexité. Une simple lecture de codes défaut est annoncée à partir de 36 €, pour une durée d’environ 15 minutes. Ce tarif d’entrée correspond à une prestation basique : branchement de l’outil, lecture des DTC, remise d’un compte rendu sommaire.

Les postes qui font varier la facture

Au-delà de cette lecture simple, plusieurs éléments viennent s’ajouter à la facture :

• le temps réel passé en recherche de panne, facturé souvent au taux horaire de l’atelier ;
• la rédaction d’un rapport détaillé avec hypothèses et recommandations ;
• les essais routiers nécessaires pour reproduire un symptôme intermittent ;
• les mesures électriques complémentaires au multimètre ;
• l’effacement des défauts et la mise à jour logiciel du calculateur, parfois facturés séparément.

Des écarts selon les réseaux

Les enseignes de centres auto généralistes, type Norauto, Speedy ou Feu Vert, pratiquent souvent des forfaits diagnostic plus accessibles, calibrés pour un volume important de véhicules multimarques. Les concessions, comme celles de Peugeot ou Renault, affichent généralement des tarifs plus élevés, justifiés par l’usage d’outils constructeur et une expertise pointue sur les systèmes propriétaires. Il faut bien distinguer trois prestations souvent confondues : le diagnostic lui-même, la réparation qui en découle, et le simple effacement des défauts, qui ne règle jamais la cause du problème et voit généralement le voyant se rallumer rapidement. Un diagnostic bien mené avant contrôle technique peut d’ailleurs déceler des défauts susceptibles d’entraîner une contre-visite, les centres de contrôle technique recourant eux-mêmes de plus en plus à ces outils électroniques. Pour optimiser ce budget et gagner du temps en atelier, une bonne préparation du rendez-vous fait toute la différence.

Bien préparer son rendez-vous: symptômes, contexte et bonnes questions

Un diagnostic efficace commence souvent avant même l’arrivée au garage. Plus les informations transmises sont précises, plus la démarche d’enquête du technicien gagne en rapidité et en fiabilité.

Décrire précisément les symptômes

Il est utile de noter le moment exact d’apparition du problème : à froid ou à chaud, à l’accélération ou au ralenti, sur route ou en ville. La fréquence du symptôme, occasionnelle ou systématique, oriente aussi fortement les hypothèses du technicien. Un voyant qui clignote n’a pas la même signification qu’un voyant fixe, et cette nuance mérite d’être signalée.

Rassembler l’historique et les informations disponibles

Un carnet d’entretien à jour, avec mention des dernières interventions, aide à écarter certaines pistes. Si des codes défaut ont déjà été lus avec un lecteur personnel, il est pertinent de les communiquer, tout en gardant en tête qu’ils devront être vérifiés et contextualisés par le professionnel.

Poser les bonnes questions au garage

Avant de valider une intervention, quelques questions permettent d’éviter les mauvaises surprises :

• le diagnostic inclut-il un compte rendu écrit avec les codes relevés et les données observées ?
• quelles hypothèses ont été envisagées, et sur quelles bases ?
• un devis détaillé sera-t-il fourni avant toute réparation ?
• l’effacement des défauts est-il proposé seul, ou accompagné d’une réparation effective ?

Cette transparence protège l’automobiliste et garantit que le diagnostic ne se limite pas à un simple branchement de valise sans analyse approfondie.

FAQ

Qu’est-ce qu’un diagnostic électronique ?

C’est une opération consistant à interroger les calculateurs électroniques d’un véhicule via la prise OBD-II pour lire les codes défaut, observer des données en temps réel et identifier d’éventuels dysfonctionnements, en vue d’une réparation ou d’un contrôle préventif.

Quel est le prix d’un diagnostic électronique de voiture ?

Une simple lecture de codes défaut débute autour de 36 €. Une recherche de panne plus poussée, incluant essais et mesures complémentaires, coûte davantage selon le temps passé et le réseau choisi.

Combien de temps dure un diagnostic électronique ?

Une lecture basique de codes prend environ 15 minutes. Une recherche de panne complexe, notamment en cas de défaut intermittent, peut nécessiter plusieurs heures, voire plusieurs passages en atelier.

En quoi consiste le diagnostic electrique ?

Il s’agit de mesures physiques directes réalisées au multimètre : continuité d’un circuit, tension, qualité d’une masse, état de la batterie ou de l’alternateur, en complément ou en l’absence de codes défaut exploitables via l’électronique.

Comprendre le diagnostic électronique comme une véritable enquête technique, et non comme un simple branchement magique, permet d’aborder sereinement son rendez-vous en atelier et d’en attendre des réponses justes plutôt qu’une solution miracle.
