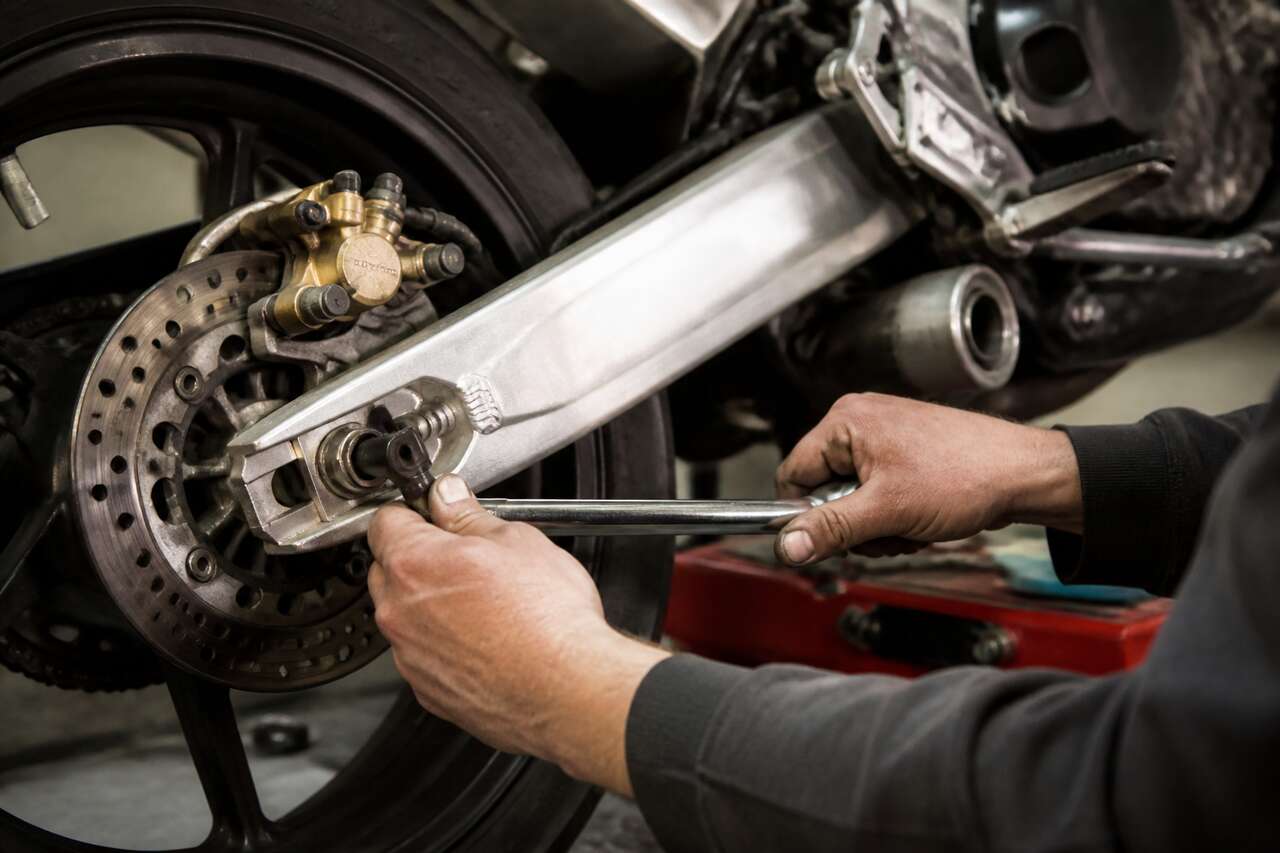

Bras oscillant de moto : rôle, types et points sensibles
Le bras oscillant est la pièce maîtresse qui relie le cadre à la roue arrière. Il pivote autour d’un axe fixé au cadre — le pivot de bras oscillant — et autorise le mouvement vertical de la roue lors de la compression de la suspension, tout en maintenant la roue dans l’axe longitudinal de la moto. Sans lui, chaque irrégularité de la chaussée se transmettrait directement au cadre, et la roue arrière perdrait son alignement dès la première accélération franche.
Sa contribution à la dynamique est multiple. Il maintient la roue arrière correctement positionnée lors de la compression, ce qui conditionne la stabilité en ligne droite, le comportement en courbe et la tenue de route globale. Un bras oscillant défaillant ne se contente pas de générer du bruit : il modifie la géométrie de la suspension et peut rendre la moto dangereuse à piloter.
Il existe deux grandes familles de bras oscillants :
- Le double bras (ou bras en H) : la configuration la plus répandue sur les motos de route et d’enduro. Deux branches encadrent la roue arrière, l’axe de bras oscillant traverse le cadre de part en part. La rigidité torsionnelle est assurée par la géométrie symétrique.
- Le monobras : présent sur des machines sportives et certaines customs, il ne supporte la roue que d’un seul côté. La conception est plus complexe, les contraintes mécaniques plus concentrées, et le roulement central doit être dimensionné en conséquence. Le démontage de la roue est facilité, mais l’entretien du pivot exige une attention particulière.
Les zones sensibles sont identiques sur les deux types, même si leur accès diffère :
- Le pivot de bras oscillant et son axe, qui travaillent en rotation continue et supportent des charges importantes. Ils intègrent des roulements, le plus souvent des cages à aiguilles, associées à des bagues et des entretoises de positionnement. Les joints spi assurent l’étanchéité de l’ensemble.
- Les biellettes et le basculeur, qui constituent le système de liaison progressive entre le bras oscillant et l’amortisseur arrière sur les suspensions à débattement progressif. Leurs propres roulements et cages à aiguilles s’usent indépendamment du pivot.
- Les repères de tension de chaîne gravés ou sérigraphiés sur le bras, qui s’effacent ou se corrodent avec le temps, rendant l’alignement approximatif.
Une précision importante : on parle souvent de « réglage du bras oscillant », mais le bras lui-même ne se règle pas. Ce qui se règle, c’est la tension de chaîne, l’alignement de la roue arrière et les paramètres de l’amortisseur arrière. Le bras oscillant, lui, s’entretient, se contrôle et, si nécessaire, se remplace. Cette distinction évite bien des confusions en atelier.
Les biellettes et le bras oscillant sont exposés aux projections, à l’humidité et aux contraintes cycliques : leurs roulements s’usent avec le temps, et un entretien régulier augmente significativement leur durée de vie tout en limitant le risque de remplacement prématuré de l’ensemble de la suspension arrière.
Ce cadre posé, il est temps de savoir reconnaître les signes qui indiquent qu’une intervention est nécessaire, avant de démonter quoi que ce soit.
Signes d’usure et contrôles rapides avant intervention
Avant d’ouvrir la boîte à outils, un diagnostic précis évite de démonter des pièces saines. Les symptômes d’un bras oscillant défaillant ou mal entretenu sont souvent discrets au début, puis s’aggravent rapidement dès que l’usure franchit un seuil critique.
Le jeu latéral est le signe le plus caractéristique d’un pivot ou de roulements usés. Pour le détecter, moto sur béquille centrale ou sur un lève-moto, saisissez la roue arrière à deux mains et tentez de la déplacer latéralement. Un jeu perceptible, même faible, indique une usure des cages à aiguilles, des bagues ou des entretoises. Ce jeu ne disparaît pas avec la tension de chaîne : il est structurel.
Les bruits sont également révélateurs, à condition de les localiser correctement :
- Un grincement à basse vitesse ou en manœuvre, surtout lors de la compression de la suspension, pointe vers un manque de graisse sur le pivot ou les biellettes.
- Un claquement sourd sur les irrégularités, surtout en décélération, évoque un jeu dans les roulements ou un axe mal serré.
- Un bruit de frottement métallique continu peut signaler un roulement marqué (billes ou aiguilles qui ont creusé leur chemin dans la bague).
L’usure irrégulière du pneu arrière est un indicateur indirect mais fiable. Un chanfrein latéral asymétrique, une usure en diagonale ou une bande centrale anormalement creusée peuvent résulter d’un mauvais alignement de la roue, lui-même causé par un bras oscillant déformé ou des repères d’alignement décalés.
La tenue de cap est affectée lorsque le jeu dépasse un certain seuil. La moto tend à dériver, à réclamer des corrections permanentes au guidon, ou à se montrer nerveuse en ligne droite à grande vitesse. Ce comportement est souvent attribué à tort aux pneumatiques ou à la fourche.
Les tests sur béquille permettent de localiser l’origine du problème :
- Test de jeu latéral : décrit ci-dessus, il cible le pivot et ses roulements.
- Test de jeu vertical : saisissez la roue par le bas et tirez vers le haut. Un jeu vertical important, sans résistance progressive, indique un problème d’amortisseur ou de biellettes.
- Test de rotation à la main : en soulevant légèrement la roue, faites tourner le bras oscillant sur toute sa course. Un point dur, une résistance variable ou un accrochage localisé indique un roulement marqué ou un axe tordu.
- Test de compression manuelle : appuyez sur la selle pour comprimer la suspension. Un claquement en fin de course ou un rebond anormalement rapide orientent vers l’amortisseur ou les biellettes.
La question « les bras doivent-ils être tendus sur une moto ? » revient souvent dans ce contexte. La réponse est non : le bras oscillant doit pivoter librement, sans jeu latéral mais sans point dur. Une résistance anormale à la rotation indique un problème de graissage ou de roulement, pas un réglage à effectuer. La tension dont on parle en pratique concerne exclusivement la chaîne de transmission.
Une fois le diagnostic orienté, le nettoyage est la première étape concrète avant toute inspection approfondie ou démontage.

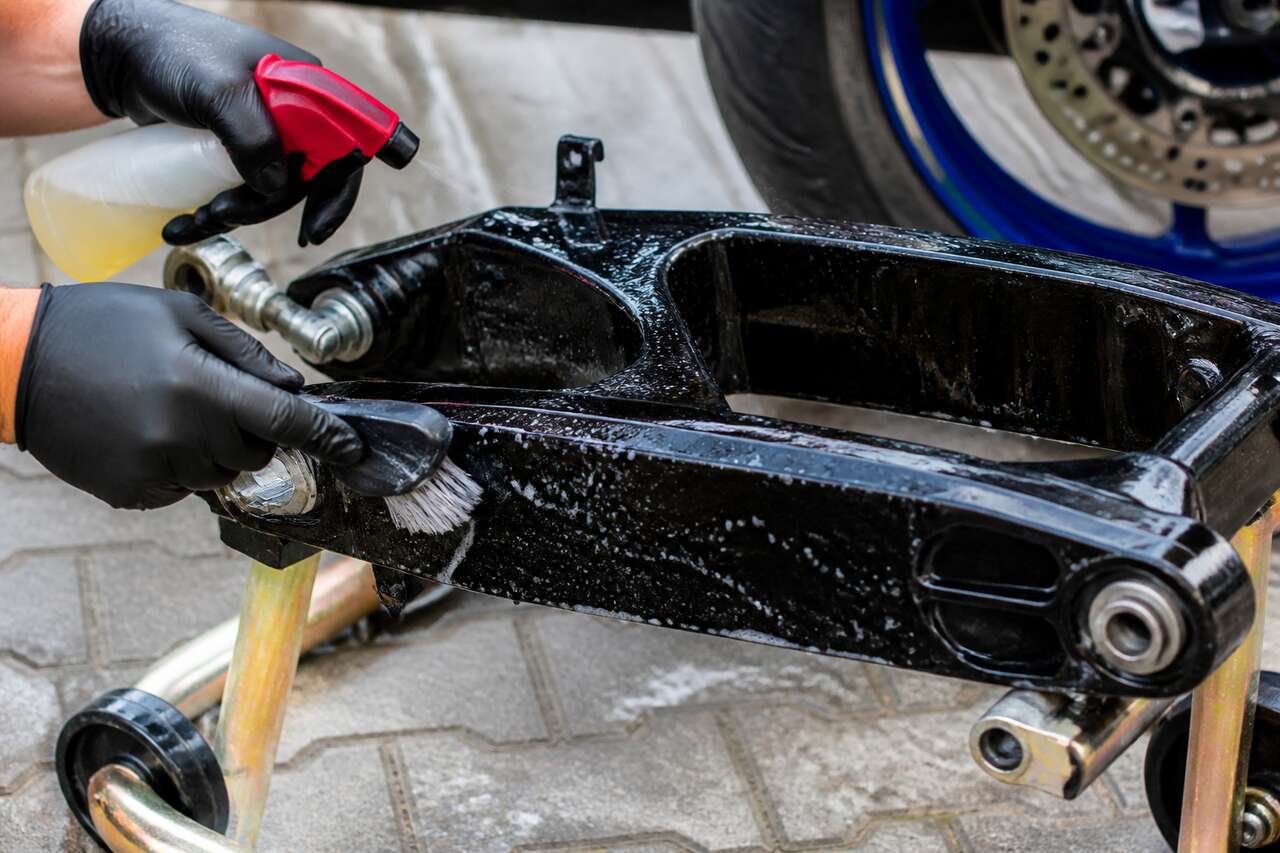

Nettoyage du bras oscillant : méthode, produits et erreurs à éviter
Nettoyer correctement le bras oscillant conditionne la qualité du diagnostic visuel et protège les composants sensibles lors du démontage. Un bras encrassé masque les fissures, les jeux et les zones de corrosion ; un bras nettoyé trop agressivement détruit les joints spi et chasse la graisse des roulements.
Étape 1 — Pré-dégraissage à sec : commencez par retirer les dépôts grossiers (boue séchée, graisse de chaîne carbonisée, insectes) avec une brosse à poils durs ou une brosse métallique à poils souples sur les zones non peintes. Évitez tout contact avec les zones d’étanchéité des joints spi, visibles de chaque côté du pivot.
Étape 2 — Application du dégraissant : utilisez un dégraissant ou un nettoyant frein sur les surfaces métalliques, les repères de tension de chaîne et les zones de contact avec la chaîne. Laissez agir deux à trois minutes, puis brossez. Le nettoyant frein est particulièrement efficace sur les dépôts de lubrifiant de chaîne, mais il est agressif : ne l’appliquez pas sur les zones en caoutchouc ni à proximité directe des joints spi.
-
IPONE – Dégraissant Chaine Moto - Chain Cleaner – Diffuseur Multi-positions 750 ml – Efficace Contre les Graisses les Plus Tenaces – Nettoie et Fait Briller - Pulvérisation PuissanteDEGRAISSANT POUR CHAÎNE DE MOTO : Chain Cleaner est un nettoyant dégraissant chaine ultra-puissant qui nettoie, dégraisse, fait briller et redonne un aspect neuf à la chaîne des motos routières, tout-terrain, ou même des quads. Il est compatible avec les joints toriques. FORMULATION EFFICACE : Ce dégraissant de chaîne est efficace contre les graisses les plus tenaces grâce à sa formulation à base de solvant. APPLICATION SIMPLE : Offrant un jet puissant et précis, le dégraissant Chain Cleaner est facile d’utilisation grâce à son diffuseur double positions. DIFFUSEUR MULTI-POSITIONS : Son diffuseur multi-positions qui permet de gérer facilement la puissance et la quantité de spray utilisée à chaque pression. Très pratique, il permet de pulvériser un jet large ou précis pour éliminer efficacement toutes les graisses et les saletés incrustées entre les maillons (sable, terre, huile, graisses...). Sa tige rétractable est fixée sur le spray, elle se plie et se déplie en un seul geste. Fini la tige que l’on perd dans l’atelier après 2 utilisations ! "LA BROSSE DE CHAINE POUR UN RESULTAT PARFAIT : Pour un dégraissage parfait et dans les règles de l'art, il est recommandé d'utiliser notre brosse de chaîne. Grâce à sa tête à trois faces, c'est l'accessoire indispensable pour nettoyer en profondeur et désincrunster toutes les graisses et autres salissures. Une fois la chaîne propre, graisse-la avec notre X-TREM CHAIN ROAD pour les motos de route ou l'X-TREM CHAIN OFF ROAD pour les motos tout-terrain. " RECOMMANDATION : CHAIN CLEANER doit être utilisé AVANT CHAQUE graissage de chaîne. TESTÉ & APPROUVÉ PAR L'EQUIPE HIGH SIDE : IPONE s’est rapproché du duo mythique Franck et Bader pour leur proposer les meilleurs produits pour la réalisation de leurs tutos mécas toujours plus déjantés. CHAIN CLEANER a été utilisé lorsqu’ils ont remonté une Aprilia 550 SXV qui fonctionne à partir de 2 machines en panne. COMMENT DEGRAISSER UNE CHAINE DE MOTO : Pulvérisez le produit à l’intérieur et à l’extérieur de la chaîne. Si nécessaire, frottez à l’aide d’une brosse pour désincruster les graisses. Laissez sécher 10 minutes pour que les solvants s’évaporent. IPONE, 100 % MOTORCYCLE : Depuis 1985, IPONE propose des lubrifiants, des produits de maintenance et d'entretien pour les deux roues aux performances haut de gamme pour satisfaire les passionnés de moto les plus exigeants en route ou en tout-terrain. -
Motul - Nettoyant Chaîne Moto Aérosol - Dégraissant Extrême Pour Motos Routières et Tout-Terrain - Compatible Joints Toriques - Évaporation Très Rapide - MC Care Chain Clean C1-400 mlNettoyant et dégraissant très puissant pour chaînes de moto (routières et tout-terrain) et autres véhicules (vélos, mobylettes, karts, quads...), Convient aux chaînes à joints toriques O-ring, X-ring, Z-ring Performances : Élimine tous les dépôts incrustés (poussière, sable, terre, huile), Dissout très rapidement et sans frotter toutes traces de graisse, huile et goudron Les + produit : S'évapore très rapidement, Sans chlore Recommandations : Vaporiser sur la chaîne et laisser sécher 5 min (si la chaîne est très sale, la brosser avec une brosse non abrasive et vaporiser à nouveau) puis graisser la chaîne avec un lubrifiant MOTUL adapté - répéter l'opération tous les 1000 km Contenu de la livraison : 1x Nettoyant Chaîne Moto MC Care Chain Clean C1, Quantité : 400 ml, Marque : Motul -
IPONE – Pack Entretien Chaine Moto Route – Road Care – CHAIN CLEANER 750 ML + X-TREM CHAIN ROAD 750 ML + Brosse de ChaîneUN NETTOYAGE DE CHAÎNE COMPLET : Grâce à votre PACK CHAINE ROUTE, entretenez votre chaîne de moto de A à Z en alliant un dégraissant chaîne efficace contre les graisses les plus tenaces, accompagné de sa brosse et une graisse de chaîne route tenue longue tenue - 800 km - dans des conditions extrêmes. BROSSE CHAÎNE : Fournie dans ce pack, la brosse de chaîne permet un nettoyage optimal de la chaîne et du pignon. Grâce à sa tête à trois faces, elle désincruste toutes les graisses et autres salissures même les plus tenaces. La partie pinceau quant à elle permet d’atteindre chaque petit recoin. TENUE LONGUE DISTANCE : X-trem Chain Road est une graisse de chaîne longue tenue (800 km) qui préserve le bon fonctionnement et augmente la durée de vie du kit chaîne, même dans les conditions intensives, pour de longs trajets en toute sérénité. FORMULATION EFFICACE : Le dégraissant chaîne Chain Cleaner est efficace contre les graisses les plus tenaces grâce à sa formulation à base de solvant. DIFFUSEUR MULTI-POSITIONS : Chain Cleaner et X-trem Chain Road sont dotés d'une tête de diffusion orientable qui permet d'associer la puissance du jet à la précision de la pulvérisation, sans aucune projection.
Étape 3 — Rinçage maîtrisé : c’est ici que la majorité des erreurs se commettent. Le nettoyeur haute pression est à proscrire absolument sur le pivot de bras oscillant, les biellettes et les zones de roulements. La pression chasse les joints spi de leur logement, pénètre dans les cages à aiguilles et élimine toute trace de graisse résiduelle qui protège encore les roulements. Un rinçage à l’eau courante à faible pression, ou mieux, un essuyage humide avec un chiffon microfibre, suffit amplement.
Étape 4 — Séchage : séchez immédiatement avec un chiffon propre, puis à l’air comprimé si disponible, en maintenant la buse à distance raisonnable des joints. L’humidité résiduelle dans les zones de roulements accélère la corrosion des cages.
Étape 5 — Protection provisoire : avant de remonter ou d’inspecter plus en détail, une légère couche de graisse au lithium sur les surfaces métalliques nues (bras en aluminium poli, zones dénudées par le brossage) ralentit la réoxydation.
-
3-EN-UN Technique Graisse universelle au Lithium 150 gASSURE UNE LUBIRIFICATION LONGUE DURÉE de tous les mécanismes qui roulent, tournent, glissent ou s'emboitent PROTÈGE DE L'OXYDATION ET DE LA CORROSION BONNE RÉSISTANCE À LA PRESSION ET FORTE ADHÉRENCE ADAPTÉE AUX CONDITIONS EXTÉRIEURES, ELLE RÉSISTE À L'EAU ET À LA CHALEUR et peut être utilisée entre -20°C et +140°C FORMAT TUBE DE 150G POUR UNE APPLICATION AU PINCEAU ou à la spatule -
3-EN-UN Technique Graisse universelle au Lithium 400 gASSURE UNE LUBIRIFICATION LONGUE DURÉE de tous les mécanismes qui roulent, tournent, glissent ou s'emboitent PROTÈGE DE L'OXYDATION ET DE LA CORROSION BONNE RÉSISTANCE À LA PRESSION ET FORTE ADHÉRENCE ADAPTÉE AUX CONDITIONS EXTÉRIEURES, ELLE RÉSISTE À L'EAU ET À LA CHALEUR et peut être utilisée entre -20°C et +140°C FORMAT CARTOUCHE 400G ADAPTÉ POUR UNE POMPE À GRAISSE -
WD-40 SPECIALIST Graisse Blanche au Lithium, aérosol 250 ml, ne coule pas⚒ DOTÉE D'EXCELLENTES PROPRIÉTÉS ANTI-USURE, elle est idéale pour réduire les frictions et faciliter le fonctionnement des pièces mécaniques en mouvement. ⚒ FORMULE ÉPAISSE RÉSISTANTE À L'EAU ET À LA CHALEUR : elle résiste aussi à des températures allant de -18°C à +145°C ⚒ NE COULE PAS ET RESTE ADHÉRENTE SUR LE SUPPORT, qu'il s'agisse de métaux, plastiques ou caoutchoucs. ⚒ FORMULE CERTIFIÉE H2 PAR LA NSF ⚒ SPRAY DOUBLE POSITION ULTRA PRATIQUE : son système de diffusion permet une pulvérisation large lorsque le tube est abaissé et une application précise lorsque le tube est relevé. ⚒ PAS DE DATE LIMITE D'UTILISATION la date imprimée sous l’aérosol est sa date de production
Les erreurs les plus fréquentes en atelier :
- Utiliser un solvant chloré ou de l’acétone sur les parties peintes ou les joints : dissolution du caoutchouc garantie.
- Nettoyer le bras sans protéger le disque de frein arrière et les plaquettes des projections de dégraissant.
- Omettre de nettoyer les filetages de l’axe de bras oscillant avant remontage, ce qui fausse le couple de serrage effectif.
- Sécher à chaud (décapeur thermique) pour aller plus vite : les joints spi vieillissent prématurément.
Un bras propre et sec est maintenant prêt pour l’inspection détaillée et le graissage des composants internes.
Entretien : graissage du pivot, des biellettes et contrôle des roulements
L’entretien du bras oscillant est une opération qui demande environ deux heures et demie selon la configuration de la moto, davantage si les axes sont corrodés ou si les roulements nécessitent un remplacement. Elle est souvent repoussée, ce qui est une erreur : un défaut d’entretien des roulements peut conduire à un amortissement défectueux et à un endommagement important de l’ensemble du système de suspension.
Fréquence recommandée :
- Usage route normale : tous les deux ans ou tous les 20 000 à 30 000 km, selon les préconisations du manuel d’atelier.
- Usage pluie fréquente ou tout-terrain : tous les ans, voire tous les six mois en conditions extrêmes (boue, gués).
- Après une chute ou un impact sur la roue arrière : contrôle immédiat.
Démontage et accès aux roulements : la procédure complète implique de déposer la roue arrière, le frein arrière et la chaîne. L’axe de bras oscillant est ensuite dévissé et retiré. Si l’axe résiste — ce qui est fréquent sur les machines de plus de cinq ans —, une clé à douille avec rallonge et un maillet permettent de le chasser sans endommager les filetages. Une fois le bras déposé, les entretoises et les joints spi sont retirés pour accéder aux cages à aiguilles.
Contrôle des roulements : faites tourner chaque roulement à la main après nettoyage. Les critères d’élimination sont :
- Présence de points durs ou de résistance variable lors de la rotation.
- Portées marquées visibles sur la bague intérieure ou extérieure (sillons creusés par les aiguilles).
- Jeu axial ou radial perceptible à la main.
- Corrosion profonde ou cage déformée.
Un roulement qui présente l’un de ces signes doit être remplacé, pas simplement regratissé. Les cages à aiguilles de pivot coûtent généralement entre 5 et 20 euros pièce ; négliger ce remplacement pour économiser cette somme expose à une défaillance de suspension bien plus coûteuse.
Choix du lubrifiant : c’est un point sur lequel les erreurs sont fréquentes.
| Composant | Lubrifiant recommandé | Remarque |
|---|---|---|
| Cages à aiguilles du pivot | Graisse au bisulfure de molybdène (MoS2) | Haute pression, résiste aux charges cycliques |
| Joints spi (lèvres) | Graisse au lithium | Compatible caoutchouc, ne pas en mettre en excès |
| Roulements des biellettes | Graisse au bisulfure de molybdène | Même logique que le pivot |
| Axe de bras oscillant (filetage) | Frein filet (filetage) + graisse sur le fût | Vérifier si le manuel préconise frein filet ou pas |
| Entretoises | Légère couche de graisse au lithium | Évite le grippage au remontage |
-
ADERCEL Cartouche de graisse bisulfure de molybdène 400gGraisse au bisulfure de molybdène haute température Graisse Noire au MOS2 – Résiste aux chocs et aux Fortes Charges Additivée extrême pression, anti-usure Excellente stabilité au travail Plage d’utilisation -20°C à +200°C -
ADERCEL Boite de graisse bisulfure de molybdène 700gGraisse au bisulfure de molybdène haute température Graisse Noire au MOS2 – Résiste aux chocs et aux Fortes Charges Additivée extrême pression, anti-usure Excellente stabilité au travail Plage d’utilisation -20°C à +200°C -
CAMP Graisse Mos2, Graisse Lubrifiante au Disulfure de Molybdène pour Charges Lourdes et Hautes Températures, Anti-Grippage et Anti-Usure, 150 mlGraisse disulfure de molybdène, spécifique pour la lubrification des pièces mécaniques soumises à de fortes charges l’usure, les vibrations et/ou à des températures élevées Résistance à des charges élevées et à des températures élevées Excellente résistance à l’oxydation, à l’humidité et aux agents chimiques Stabilité mécanique exceptionnelle et forte adhérence Convient pour la lubrification des joints homocinétiques, des sellettes de véhicules industriels, des véhicules articulés, des couronnes dentées et des joints d’excavatrice, etc
La graisse au bisulfure de molybdène est particulièrement adaptée aux cages à aiguilles soumises à des charges importantes et à des mouvements d’amplitude limitée — exactement le profil de travail du pivot de bras oscillant. Elle forme un film solide qui résiste là où une graisse ordinaire serait expulsée.
Au remontage, les joints spi sont enduits sur leurs lèvres avant mise en place. Les cages à aiguilles sont garnies généreusement, sans excès qui déborderait sur les surfaces de friction. L’axe est introduit proprement, les entretoises repositionnées dans l’ordre exact noté au démontage.
Le contrôle final, bras oscillant en place, est impératif : il ne doit exister aucun jeu latéral perceptible, et le bras doit pivoter librement sur toute sa course sans point dur. Ce double critère — absence de jeu et liberté de mouvement — est la signature d’un montage correct.
L’entretien mécanique étant effectué, les réglages fonctionnels prennent leur sens : tension de chaîne et alignement de roue dépendent directement de l’état du bras oscillant et de la précision de son remontage.

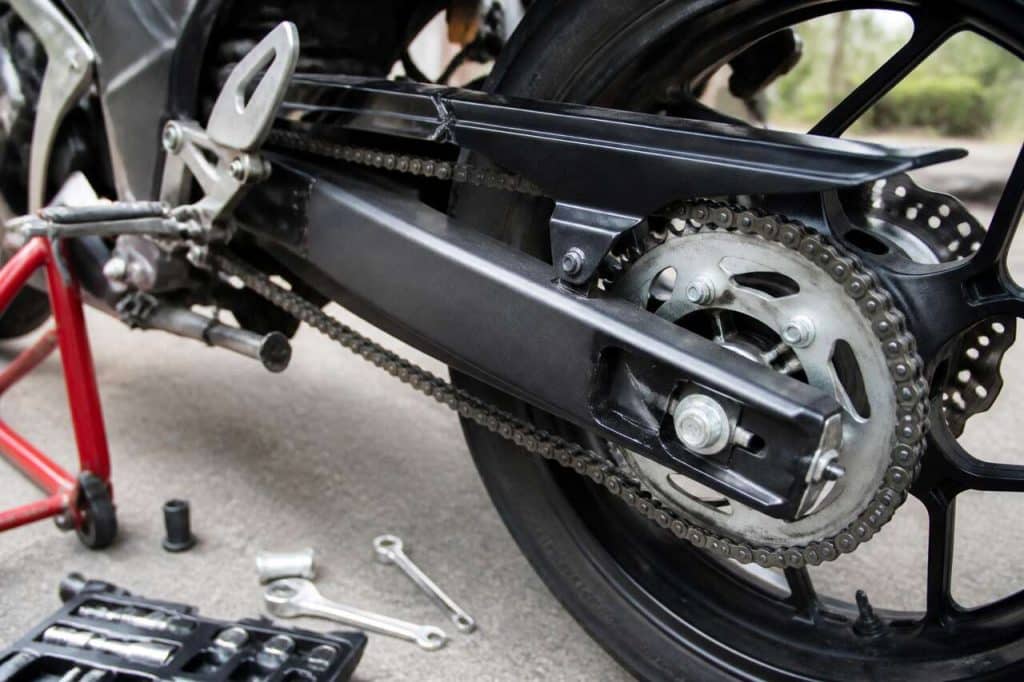

Réglages liés au bras oscillant : tension de chaîne et alignement de la roue arrière
La tension de chaîne et l’alignement de la roue arrière sont deux réglages distincts, souvent confondus, qui se font en séquence et non simultanément. Ils sont directement liés au bras oscillant parce qu’ils agissent sur la position de l’axe de roue dans les platines de réglage situées à l’extrémité du bras.
Tension de chaîne : la chaîne ne doit être ni trop tendue (risque de surcharge sur les roulements de roue, de boîte et de pignon) ni trop détendue (risque de sauter, de claquer sur le bras, d’usure prématurée). La mesure se fait au point le plus tendu de la chaîne, qui correspond à la position où le bras oscillant, le pignon de sortie de boîte et le pignon de roue sont alignés — généralement avec la suspension légèrement comprimée sous le poids du pilote.
La valeur de débattement vertical de la chaîne (jeu mesuré à mi-brin inférieur) est spécifiée dans le manuel d’atelier de chaque modèle. Elle se situe typiquement entre 20 et 35 mm pour une moto de route, et peut descendre à 15 mm sur certaines sportives ou monter à 50 mm sur des machines tout-terrain. Ces valeurs varient selon la géométrie du bras oscillant et la position du pivot par rapport aux pignons.
La procédure de réglage :
- Desserrez l’écrou d’axe de roue (sans le retirer).
- Agissez sur les vis de réglage de tension de chaque côté du bras, par incréments égaux.
- Mesurez le débattement à mi-brin inférieur avec une règle ou un outil dédié.
- Vérifiez que les repères d’alignement des deux platines sont identiques avant de serrer.
- Serrez l’écrou d’axe au couple prescrit (généralement entre 80 et 120 N·m selon les modèles) à la clé dynamométrique.
-
VANPO Clé Dynamométrique 3/8'' pour Vélo et Moto, 5-60NM, Précision ±3%【 Précision ± 3 % 】Cette clé dynamométrique est calibrée selon les normes ISO 6789, GB/T15729 et ASME B107.14M.. Cette clé dynamométrique 3/8 garantit une précision de ± 3 %, protégeant les composants du véhicule lors du serrage des vélos, motos et voitures. 【Sûr & Fiable】 Lorsque la clé dynamométrique vélo atteint la valeur de couple prédéfinie, elle émet un son clair de « clic », accompagné d'une vibration évidente de la main qui vous rappelle de ne plus appliquer de force, pour éviter les dommages causés. Avec 20 000 tests rigoureux garantissant un outil fiable pour vos besoins. 【Facile à régler】 Pour régler le couple, abaissez le bouton de verrouillage de la clé dynamométrique moto et ajustez la valeur souhaitée, puis relâchez-le pour le verrouiller automatiquement. Si vous ne l'utilisez pas, veuillez régler la clé dynamométrique sur la valeur de couple minimale (5 N.m). 【Bouton de dégagement rapide】 Cette clé dynamométrique dispose d'un bouton de dégagement rapide avec lequel les accessoires peuvent facilement être installés et retirés, les accessoires peuvent saisir et ne tombent pas facilement. Tête à cliquet réversible à 72 dents, elle peut être utilisée dans le sens horaire et antihoraire. 【Largement utilisé】 Le clef dynamometrique convient aux écrous et boulons à diverses occasions, telles que le vélo, la moto, l'étincelle de voiture, et est la meilleure aide pour vous. Nous offrons une garantie de 24 mois. Si vous avez des questions, n'hésitez pas à nous contacter. -
HASKYY Jeu de clés dynamométriques 3/8" 5-60Nm pour moto - Accessoires : tige de rallonge, embouts, douilles spéciales, adaptateur - Jeu d'outils de réparation pour motos - Black SeriesPrécision avec vérification : ± 3% - Entièrement étalonné selon les exigences ISO 6789-1:2017, DIN EN 6789-1:2017-07, ASME B107.14M et les méthodes d'essai pour les tests de conformité Plage de couple : 5-60 Nm - réglable de manière très précise par pas de 0,5 Haute qualité et longue durée de vie ✔ Facile à utiliser ✔ 33 pièces d'accessoires incluses ✔ Noix spéciales ✔ Esthétiquement attrayant Sûr et fiable - avec verrouillage rapide pratique ✔ En caisson système Universel - serrage possible dans le sens des aiguilles d'une montre et dans le sens inverse ✔ Pour filetage à droite et à gauche échelle Nm clairement visible - ✔ impression propre sur fond noir -
HASKYY Jeu de clés dynamométriques 3/8" 5-60 Nm pour moto, chopper, moto customisée, avec de nombreux accessoires tels que tige d'extension, embouts, inserts d'écrous, adaptateursPrécision : ± 3 % - Entièrement calibrée conformément aux exigences ISO 6789-1:2017, DIN EN 6789-1:2017-07, ASME B107.14M et aux méthodes de test pour les tests de conformité. Plage de couple : 5-60 Nm - Réglable très précisément par incréments de 0,5. Haute qualité et durable : facile à utiliser, comprend 27 accessoires. Sécurité et fiabilité : avec verrouillage rapide pratique, dans une mallette système. Universel : serrage possible dans le sens inverse des aiguilles d'une montre - Pour filetage à droite et à gauche.
Alignement de la roue arrière : les repères gravés sur les platines sont pratiques mais peu précis, surtout sur les machines anciennes dont les repères se sont effacés ou dont le bras a été remplacé. La méthode aux règles reste fiable pour détecter un décalage significatif : deux règles rigides (type règles de maçon) sont appliquées contre les flancs de la roue arrière et prolongées vers la roue avant. L’écart entre les règles et les flancs de la roue avant doit être identique des deux côtés, en tenant compte de la différence de largeur entre les deux roues (la roue arrière est généralement plus large).
Cette méthode est moins précise qu’un alignement laser, mais elle détecte sans ambiguïté un décalage de plusieurs millimètres, ce qui est suffisant pour corriger un mauvais alignement post-entretien. Pour les machines de compétition ou après un remplacement de bras oscillant, un contrôle laser reste préférable.
Les conséquences d’un mauvais alignement sont concrètes :
- Usure asymétrique et accélérée de la chaîne et des pignons.
- Traction latérale perceptible en ligne droite.
- Usure irrégulière du pneu arrière.
- Contraintes anormales sur les roulements de roue.
Note sur le frein filet : l’écrou d’axe de roue est soumis à des vibrations importantes. Selon les préconisations du manuel d’atelier, certains modèles requièrent l’application d’un frein filet de résistance moyenne sur le filetage avant serrage au couple. Ne pas confondre avec un frein filet fort qui rendrait le démontage ultérieur difficile.
-
INBUS® 79560 Freinfilet normal, 20g — Made in GermanyContenu: INBUS 79560 Freinfilet normal, 20g — Made in Germany Caractéristiques: Crée un assemblage vissé de résistance moyenne qui empêche efficacement tout desserrage involontaire; en même temps, il assure l'étanchéité contre la pénétration d'eau. Le liquide bleu à haute viscosité convient aux filetages métalliques M6–M36. Extras: +ColorCap est notre système de couvercle à code couleur qui vous aide à identifier rapidement le liquide souhaité (bleu vs vert). Notre design de bouteille innovant +OneDrop permet un dosage précis. INBUS: Distinguée comme "la clé à six pans creux", INBUS fait officiellement partie des 200 marques allemandes du siècle. -
Loctite 271, frein filet résistance forte, frein filet rouge pour blocage et étancheité des fixations filetées, Flacon 5 ml - aspect rougeFrein filet très résistant à usage général : scelle, sécurise et étanchéifie les fixations par boulons, écrous, goujons - évite qu'ils ne se desserrent ou à cause des vibrations Particulièrement utilisé pour des applications de freinage et d'étanchéité de vis et de goujons de grand diamètre (jusqu' à M25), ceci de façon durable Frein filet rouge, la couleur rouge permet de voir ou on l'applique- Fluorescent aux U,V Peut être désassemblé à chaud si besoin Température de service : +150 °C maximum, protège les filetages de la corrosion -
Loctite 243, frein filet résistance normale, frein filet bleu pour blocage et étancheité des fixations filetées, Flacon 5 ml - aspect bleuFrein filet à usage général : scelle, sécurise et étanchéifie les fixations par boulons, écrous, goujons - évite qu'ils ne se desserrent ou à cause des vibrations Tous métaux : convient aussi bien aux métaux actifs (laiton ,cuivre) qu'aux substrats passifs (acier inoxydable, surfaces plaquées) Performant : efficace à haute témpérature , tolère les contaminations superficielles mineures par diverses huiles, telles que les fluides de coupe, de lubrification, anticorrosion et de protection Pratique : permet le désassemblage pour l'entretien avec des outils manuels standards - frein filet bleu, la couleur bleue permet de voir ou on l'applique Caractéristiques : convient aux filetages métalliques, particulièrement adapté au freinage des fixations filetées de divers équipements tels que pompes, boîtes de vitesses, moteurs et véhicules
Tension et alignement corrects, il reste à aborder le troisième réglage associé au bras oscillant : l’amortisseur arrière, dont le comportement dépend en partie de l’état du bras et des biellettes.
Réglage de l’amortisseur en lien avec le bras oscillant : précharge, détente, compression
L’amortisseur arrière travaille en liaison directe avec le bras oscillant via les biellettes et le basculeur. Son réglage ne peut être pertinent que si le bras oscillant est en bon état, les biellettes sans jeu et la tension de chaîne correcte. Un amortisseur parfaitement réglé sur un bras oscillant usé donnera des résultats décevants.
Les trois paramètres de base :
- La précharge du ressort : elle détermine la hauteur de caisse arrière à vide et conditionne le sag (affaissement sous charge). Elle ne modifie pas la raideur du ressort, seulement sa longueur initiale de travail.
- La détente (ou rebond) : contrôle la vitesse à laquelle l’amortisseur se détend après compression. Un réglage trop lent provoque un enfoncement progressif de l’arrière en enchaînant les bosses ; trop rapide, la moto rebondit et perd le contact.
- La compression : contrôle la résistance à l’enfoncement. Disponible sur les amortisseurs haut de gamme, souvent en deux réglages (basses vitesses et hautes vitesses de roue).
Méthode de réglage par le sag : le sag est la mesure de référence pour calibrer la précharge.
- Sag statique (sag à vide) : mesurez la distance entre un point fixe du cadre et un point fixe du bras oscillant, moto sur béquille. Notez la valeur L1.
- Sag avec pilote (sag dynamique) : même mesure, pilote en position de conduite, pieds sur les repose-pieds. Notez la valeur L2.
- Le sag dynamique (L1 − L2) doit se situer entre 25 et 35 mm pour une moto de route sportive, et entre 30 et 40 mm pour un trail ou une moto de tourisme. Les valeurs exactes figurent dans le manuel d’atelier.
Si le sag est insuffisant (moto trop haute à l’arrière), réduisez la précharge. S’il est excessif, augmentez-la. La précharge se règle généralement avec une clé à ergots sur la bague de réglage du ressort.
Réglage de la détente : partez toujours du réglage le plus dur (vis vissée à fond, sans forcer), puis dévissez du nombre de clics préconisé par le fabricant (souvent entre 8 et 15 clics). Testez sur route, puis affinez : si l’arrière rebondit après une bosse, ajoutez un à deux clics de fermeture ; s’il s’enfonce progressivement, ouvrez d’un à deux clics.
Symptômes typiques et corrections :
| Symptôme | Cause probable | Correction |
|---|---|---|
| Arrière qui plonge en virage | Précharge insuffisante | Augmenter la précharge |
| Rebond excessif après bosse | Détente trop ouverte | Fermer la détente (1-2 clics) |
| Arrière dur, sautillant sur pavés | Compression trop fermée ou précharge excessive | Ouvrir la compression, réduire la précharge |
| Guidonnage en sortie de courbe | Déséquilibre avant/arrière ou jeu dans les biellettes | Vérifier biellettes, rééquilibrer sag avant/arrière |
Ne modifiez jamais plus d’un paramètre à la fois, et notez chaque modification. Un carnet d’atelier avec les réglages de référence (par type de charge, par revêtement) est un outil précieux que les pilotes expérimentés utilisent systématiquement.
Ces réglages supposent un amortisseur en bon état. Lorsque l’amortisseur fuit, que sa tige est rayée ou que ses roulements de rotule sont usés, aucun réglage ne compensera la défaillance mécanique — c’est alors la question de la réparation ou du remplacement qui se pose.
Réparation ou remplacement : ce qui se répare, ce qui se remplace, et quand s’abstenir
La question « un bras oscillant peut-il être réparé ? » n’a pas de réponse universelle. Elle dépend de la nature du dommage, du matériau (acier ou aluminium), de l’accès aux pièces détachées et, surtout, du niveau de risque acceptable sur une pièce de sécurité primaire.
Ce qui se répare sans risque :
- Rayures superficielles sur les surfaces peintes ou anodisées : traitement anticorrosion, reprise de peinture ou d’anodisation.
- Corrosion superficielle (oxydation blanche sur aluminium, rouille de surface sur acier) : brossage, traitement convertisseur de rouille, protection.
- Filetages endommagés (écrou de réglage arraché, filetage de vis de platine) : refilage, insert Helicoil si le matériau le permet.
- Roulements et cages à aiguilles usés : remplacement standard, pièces disponibles chez les fournisseurs de roulements industriels pour la grande majorité des modèles.
- Joints spi détériorés : remplacement systématique lors de tout démontage du pivot.
Ce qui impose le remplacement du bras :
- Fissure visible, même fine, sur le corps du bras, les platines de réglage ou les zones de soudure. Une fissure sur une pièce de suspension peut évoluer brutalement sous contrainte dynamique.
- Déformation géométrique : bras tordu après chute ou impact. Un contrôle d’alignement sur marbre révèle ce type de dommage ; à l’œil, une déformation de quelques millimètres peut passer inaperçue.
- Soudures douteuses : reprises de soudure non professionnelles, cordons fissurés, zones de chaleur mal maîtrisées. La résistance résiduelle est impossible à évaluer sans contrôle non destructif.
- Corrosion profonde ayant attaqué la section du métal, notamment sur les zones de contrainte maximale (jonction avec le pivot, attaches de biellettes).
La règle de décision est simple : en cas de doute sur l’intégrité structurelle, on remplace. Le coût d’un bras oscillant d’occasion en bon état (entre 50 et 300 euros selon le modèle) est sans commune mesure avec les conséquences d’une rupture en roulage.
Avant de monter un bras de remplacement, un contrôle d’alignement du cadre est recommandé si la moto a subi un choc. Un cadre légèrement déformé faussera immédiatement le comportement du nouveau bras. Ce contrôle se fait chez un carrossier moto ou un préparateur équipé d’un gabarit de cadre.
Pour les bras oscillants à pivots de réglage latéral (certaines machines avec réglage de voie), il est impératif de mesurer et noter la position des pivots avant tout démontage, afin de retrouver le réglage d’origine au remontage. Ce détail évite des heures de mise au point inutile.
Toutes ces opérations — entretien, réglage, remplacement — gagnent à être organisées dans une check-list d’atelier avec des intervalles définis, ce qui est l’objet de la section suivante.
Check-list d’atelier et périodicité : quoi faire, quand, et avec quels couples
Une check-list d’atelier structurée est le meilleur moyen de ne rien oublier et de tracer les interventions. Le manuel d’atelier du modèle concerné est la référence absolue pour les couples de serrage, les jeux admissibles et les lubrifiants préconisés : aucun guide générique ne peut s’y substituer pour les valeurs spécifiques.
Outillage minimum pour une intervention complète sur le bras oscillant :
- Clé à cliquet avec jeu de douilles (métriques, 8 à 32 mm selon le modèle)
- Clés plates et clés en T six pans
- Chasse-goupille et maillet (pour les axes récalcitrants)
- Clé dynamométrique (indispensable pour tous les serrages finals)
- Extracteur de roulements ou mandrin adapté
- Bac de dégraissage ou bac à ultrasons pour les petites pièces
-
VANPO 3/8" Clé Dynamométrique 5-60Nm, 72 Dents Voiture y Moto Clés Dynamométriques 3 Pièces jeu avec 125mm Barre d'extension, 1/4" Adaptateur, pour Remplacement de Bougie D'allumage【Ensemble de 3 clés dynamométriques】L'ensemble de clés dynamométriques comprend clé dynamométrique 3/8", barre d'extension 3/8", adaptateur 3/8'' vers 1/4''. La clé dynamométrique 3/8 est généralement utilisée pour des applications nécessitant un couple précis, telles que les réparations de bougies d'allumage automobile, l'entretien de motos, l'assemblage de bicyclettes et les réparations de petits appareils. 【Durable】La clé dynamométrique pour vélo est fabriquée en aluminium aéronautique 6061, ce qui la rend plus légère que les matériaux traditionnels. Associé à un ressort en acier de haute qualité et à un manche en acier au chrome-molybdène pour prévenir la rouille, il garantit une durabilité et une longévité accrues. 【Cliquet 72 dents】Cliquet 72 dents, Plus adapté à une utilisation dans des espaces restreints. bouton de libération rapide pour un chargement et un déchargement faciles, et poignée antidérapante offrant une excellente prise en main et un contrôle optimal. Chaque clé dynamométrique 3/8 est expédiée pré-étalonnée pour une précision conforme aux normes ISO 6789-2:2017 et DIN EN ISO 6789-1:2017-07. 【Type "Click"】Les clés dynamométriques de type "Click" produisent une sensation ou un son de "clic" pour vous avertir de ne pas appliquer plus de force une fois que le fixateur est correctement serré. Remarque : La clé dynamométrique pour vélo doit être tournée lentement, régulièrement et en douceur, en s'arrêtant lorsque vous ressentez et/ou entendez le clic. 【Utilisation étendue】Une clé dynamométrique de 5 à 60 Nm est généralement utilisée pour réparer des pièces d'automobiles et de motos nécessitant un couple plus faible, comme les systèmes de freinage, les carters moteur, les systèmes d'échappement, les boulons de pneus et autres composants nécessitant un couple précis mais pas excessif. De plus, elle est garantie 24 mois, avec un support client disponible pour toute assistance nécessaire. -
VANPO 1/2" Clé Dynamométrique 20-220Nm, 72 Dents Voiture y Moto Clés Dynamométriques 3 Pièces jeu avec 125mm Barre d'extension, 3/8" Adaptateur, pour Remplacer les Pneus【Haute précision & Lecture facile】Cette clé dynamométrique à entraînement de 1/2 pouce présente une échelle de graduation claire de 20 à 220 Nm, offrant des lectures rapides et précises. La clé dynamométrique VANPO est idéale pour les réparations automobiles et motocyclistes nécessitant un couple élevé, comme les écrous de roue, les pièces moteur et les systèmes de transmission. 【Type "Click"】Les clés dynamométriques de type "Click" produisent une sensation ou un son de "clic" pour indiquer qu'il ne faut pas appliquer plus de force une fois que le fixateur est correctement serré. Note : La clé dynamométrique de 1/2 pouce doit être tournée lentement, régulièrement et en douceur, en s'arrêtant lorsque vous sentez et/ou entendez le clic. 【Bouton de libération rapide】Cette clé dynamométrique de 1/2 pouce est équipée d'un bouton de libération rapide pour une installation et un retrait faciles des accessoires. Le bouton assure une prise sécurisée et empêche les accessoires de tomber, améliorant ainsi la commodité et la sécurité. Fabriquée en acier CR-MO, la clé dynamométrique est très durable. 【Réglage facile du couple】Pour régler la valeur du couple, tirez vers le bas et maintenez le bouton de verrouillage, puis ajustez à la valeur désirée. Relâchez le bouton pour verrouiller le réglage du couple. Pour prolonger la durée de vie de la clé dynamométrique, veuillez régler celle-ci au minimum lorsque vous ne l'utilisez pas. 【Stockage pratique & Utilisation polyvalente】Cet ensemble de clé dynamométrique est livré dans une boîte de rangement en plastique robuste, assurant un stockage et une organisation pratiques. Il convient à une utilisation dans divers environnements, y compris les motos, voitures, camions et installations d'appareils. C'est un excellent cadeau pour les propriétaires de voitures. De plus, il est couvert par une garantie de 24 mois, avec un support client disponible pour toute assistance nécessaire. -
Hairich Clé Dynamométrique Voiture 1/2", Torque Wrench 40–210 Nm, Certifiée TÜV Süd GS, Set 6 Pièces avec Rallonge 125 mm, Adaptateur 1/2"-3/8" et 3 Douilles – Changement de Pneus & MotoClé dynamométrique 1/2" certifiée TÜV SÜD GS pour voiture et moto: Avec une précision de ±3 %, cette clé de couple en acier chromé-vanadium garantit un serrage fiable et contrôlé des écrous de roue, freins et composants mécaniques. Idéale pour clé dynamométrique voiture, moto et usage professionnel en atelier ou garage Large plage de couple 40–210 Nm – clé dynamométrique polyvalente: Parfaite pour le changement de pneus, l’entretien automobile et moto, ainsi que les travaux de mécanique, bricolage et ingénierie. Cette clé dynamométrique 1/2" convient aussi aux applications nécessitant un serrage précis et sécurisé Sécurité maximale grâce au signal de clic audible: Un clic clair et perceptible indique que le couple préréglé est atteint, évitant tout risque de surtension. Cliquet réversible 72 dents pour un contrôle précis, même dans les espaces étroits – une clé de serrage fiable pour professionnels et particuliers Réglage rapide et verrouillage sécurisé du couple: Le bouton de verrouillage ergonomique permet un réglage précis et stable. Échelle claire et lisible. Pour une longévité optimale, il est recommandé de stocker la clé dynamométrique au couple minimal de 40 Nm – idéale pour bricoleurs exigeants et professionnels Set complet clé dynamométrique – prêt à l’emploi: Comprend 1× clé dynamométrique 1/2", 3× douilles (17/19/21 mm), 1× rallonge 125 mm, 1× adaptateur 1/2"–3/8". Parfait pour clé dynamométrique pneu, réparations auto/moto à domicile ou en déplacement. Garantie 24 mois et service client réactif.
Intervalles d’entretien recommandés :
| Opération | Route normale | Usage pluie/hiver | Tout-terrain/enduro |
|---|---|---|---|
| Contrôle visuel bras et biellettes | Tous les 10 000 km | Tous les 5 000 km | Après chaque sortie boue |
| Tension de chaîne | Tous les 500 à 1 000 km | Tous les 300 km | Avant chaque sortie |
| Alignement roue arrière | À chaque réglage chaîne | À chaque réglage chaîne | À chaque réglage chaîne |
| Graissage pivot et biellettes | Tous les 2 ans / 20 000 km | Tous les ans | Tous les 6 mois |
| Remplacement joints spi | À chaque démontage pivot | À chaque démontage pivot | À chaque démontage pivot |
| Contrôle roulements | À chaque graissage | À chaque graissage | À chaque graissage |
Points à vérifier systématiquement après roulage sous pluie ou tout-terrain :
- Présence de boue ou de sable dans les zones de joints spi du pivot.
- Jeu latéral de la roue arrière (test à la main sur béquille).
- État des repères de tension de chaîne (lisibilité, corrosion).
- Tension de chaîne (l’eau et la boue accélèrent l’allongement).
Couples de serrage de référence génériques (à vérifier impérativement dans le manuel d’atelier du modèle) :
| Point de serrage | Couple indicatif | Frein filet |
|---|---|---|
| Axe de bras oscillant (M20) | 80 à 120 N·m | Selon manuel |
| Axes de biellettes (M10-M12) | 35 à 55 N·m | Souvent recommandé |
| Axe de roue arrière (M20-M24) | 80 à 130 N·m | Selon manuel |
| Vis de platine de réglage | 20 à 30 N·m | Non |
Contrôle final avant remise en circulation :
- Jeu latéral nul sur le bras oscillant en place.
- Rotation libre du bras sur toute sa course, sans point dur.
- Tension de chaîne dans les valeurs prescrites.
- Alignement vérifié des deux côtés.
- Frein arrière fonctionnel (disque propre, étrier non contaminé par la graisse).
- Écrou d’axe de roue serré au couple et sécurisé (goupille, contre-écrou ou frein filet selon le modèle).
Respecter cette séquence à chaque intervention garantit que rien n’est oublié et que la moto repart dans un état contrôlé, documenté et conforme aux préconisations du constructeur.
FAQ
Nettoyer bras oscillant moto ?
Utilisez un dégraissant ou un nettoyant frein sur les surfaces métalliques, brossez et rincez à faible pression avec de l’eau. Évitez absolument le nettoyeur haute pression près des joints spi et des roulements, qui serait détruit par la pression. Séchez immédiatement et appliquez une légère couche de graisse au lithium sur les zones métalliques nues pour prévenir la corrosion.
Un bras oscillant peut-il être réparé ?
Les roulements, cages à aiguilles, joints spi, entretoises et bagues se remplacent sans difficulté. Les filetages endommagés peuvent être refilés. En revanche, une fissure sur le corps du bras, une déformation géométrique après chute ou des soudures douteuses imposent le remplacement complet : il s’agit d’une pièce de sécurité primaire sur laquelle aucun compromis n’est acceptable.
Les bras doivent-ils être tendus sur une moto ?
Non. Le bras oscillant doit pivoter librement sans jeu latéral ni point dur. La tension dont on parle en pratique concerne la chaîne de transmission, pas le bras lui-même. Un bras difficile à déplacer indique un problème de graissage ou un roulement marqué, pas un réglage à effectuer.
Comment régler un amortisseur moto ?
Commencez par mesurer le sag dynamique (affaissement sous le poids du pilote) et ajustez la précharge du ressort pour obtenir la valeur prescrite par le manuel (généralement 25 à 35 mm pour une moto de route). Réglez ensuite la détente à partir du réglage le plus dur, en ouvrant par clics successifs jusqu’à obtenir un rebond neutre. Ne modifiez qu’un paramètre à la fois et testez sur route entre chaque modification.
Le bras oscillant est une pièce discrète mais fondamentale : son état conditionne la précision de tous les réglages qui lui sont associés. Un entretien régulier, un diagnostic méthodique par les symptômes et des serrages systématiquement effectués à la clé dynamométrique suffisent à maintenir l’arrière de la moto dans un état fiable et prévisible, quelle que soit la configuration — double bras ou monobras, route ou tout-terrain.
